一.Spx介绍

介绍Spx前，先要说明一下Go+和Spx间的关系。第一点，Go+的「三位一体」中有一位是STEM教育，Spx是Go+为STEM教育做的2D游戏引擎，对标的是CodeMonkey、Scratch类的引擎工具。第二点，Go+有个很核心的能力——ClassFile，相当于一种行业描述的语言。我们常常说Go+要去通过跨行业沟通，建立跨行业沟通的通用语言，而STEM教育正好是一个行业，那么Go+在这个行业中便可借助ClassFile进行沟通。第三点是跨平台。Go+天生具备跨平台的属性，Spx在Go+中可以实现跨平台的能力，比如发布在web端、手机端、微信小程序等等。这样用户做出的游戏便不再是依赖于某一个引擎来执行，而是相当于做出来一个作品。最终的一句话是：Spx是Go+在STEM教育领域的一个行业描述语言，是一个很经典的ClassFile的应用。我们常说Go+最核心的能力是ClassFile，那我们今天就来讲讲Spx是如何与Go+结合在一起，实现STEM教育的DSL。首先第一点，最重要的就是如何使用，如何跑起来。

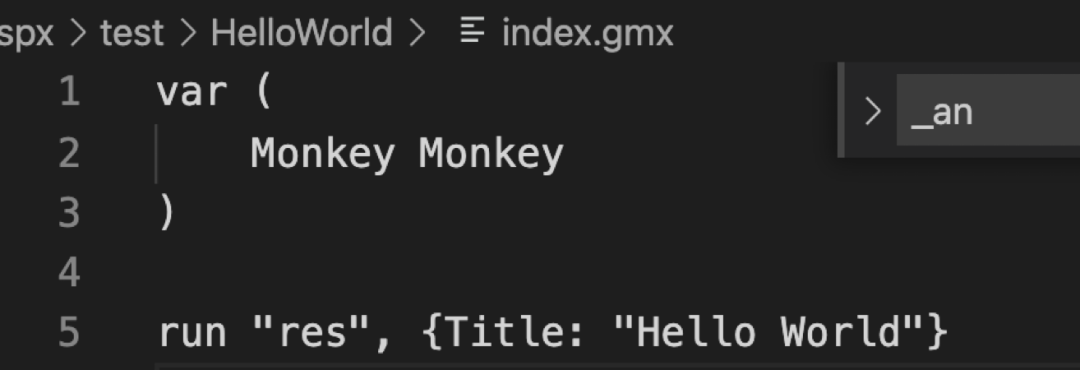

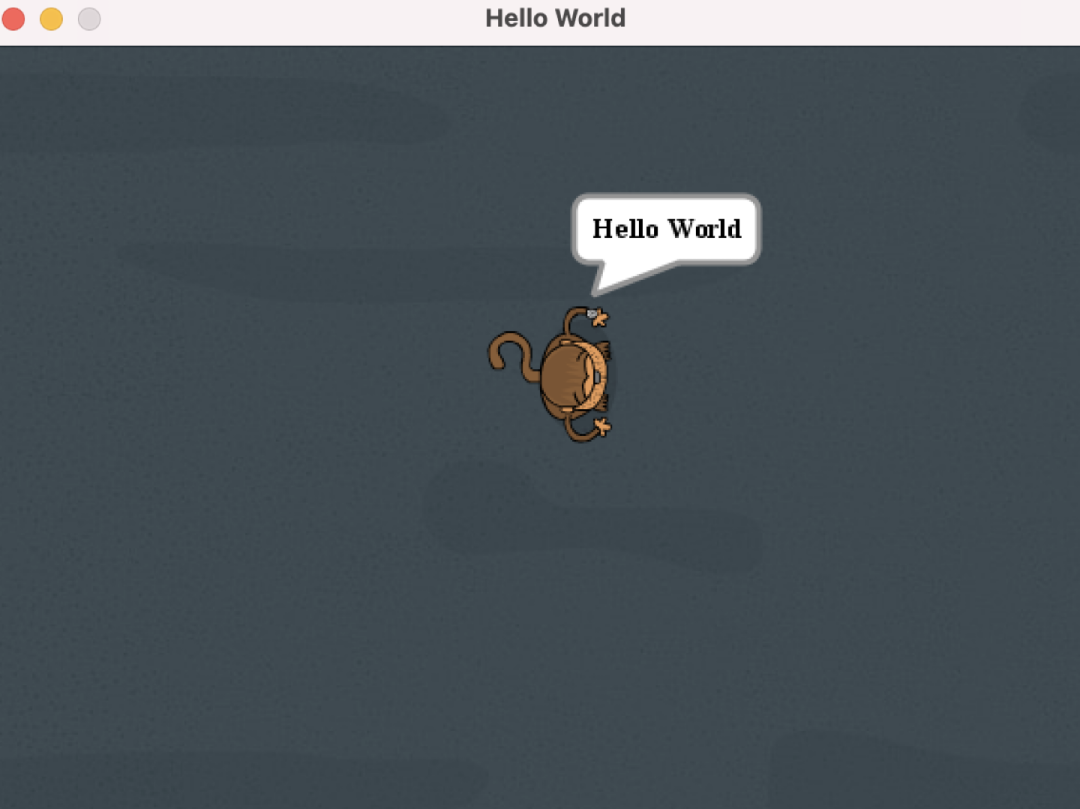

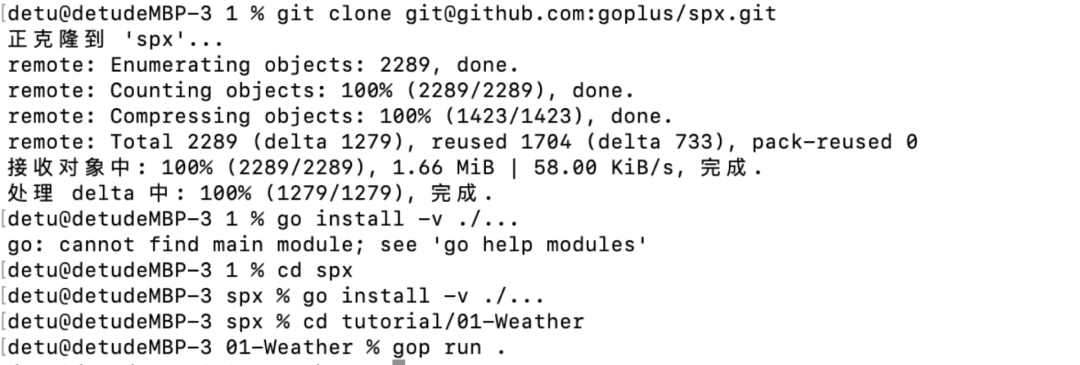

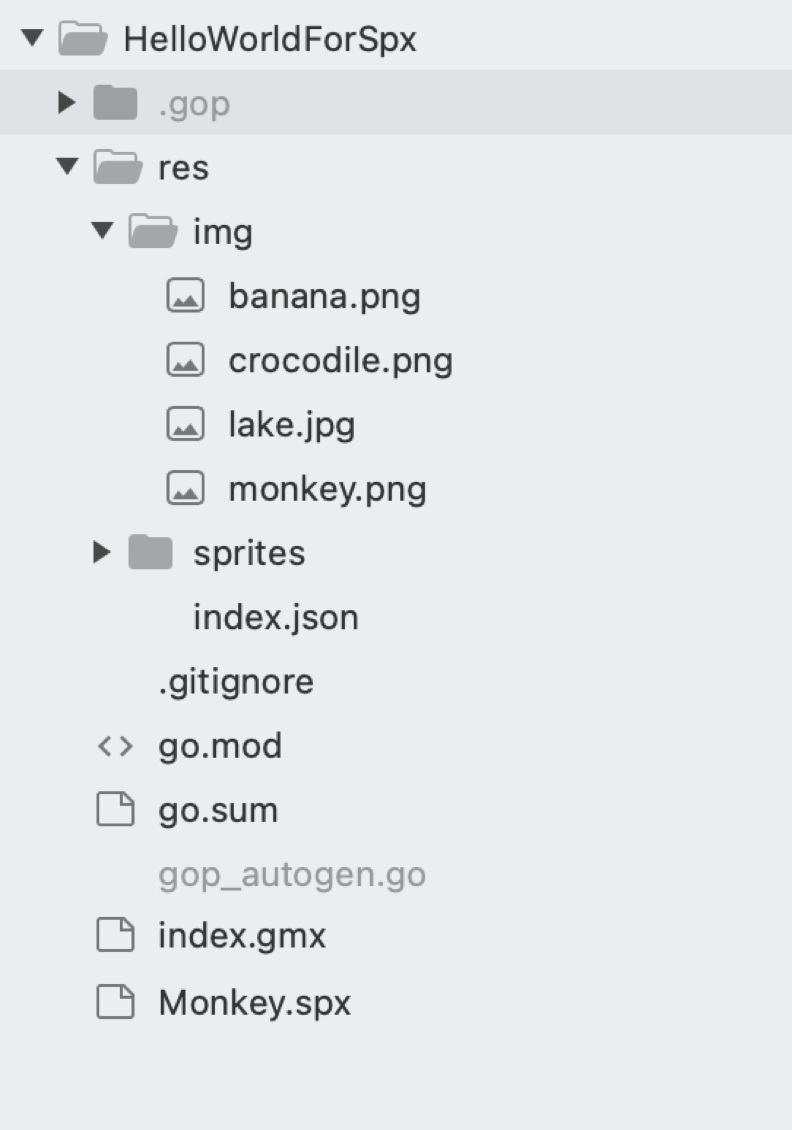

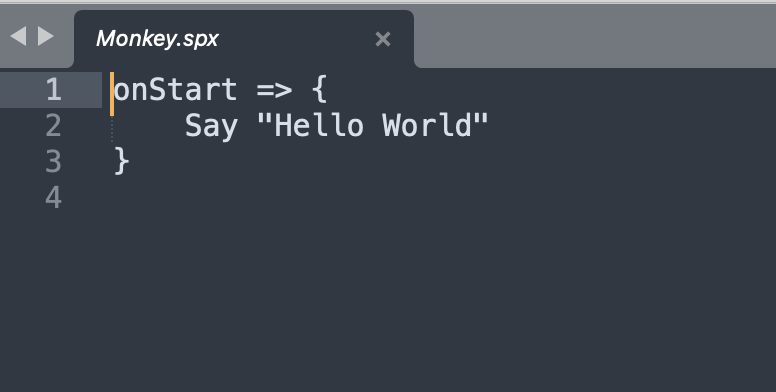

第一步是到GitHub中把文件down下来安装。例子中有一个天气，gop run一下便会出现一个「你来自哪里？」这个步骤相当于拿到一个新东西后如何跑出一个「Hello World」。当我们看到这个例子后，会思考如何用Spx去做一个「Hello World」，这也是学习其他语言的第一步。那么在Spx中应该如何写？上图便是一个基础的工程。gop run一下便会出现下图，一个猴子说「Hello World」。那这个工程中具体有什么？.gmx是工程文件入口，代表gop run的时候从哪里开始读。工程文件其实很简单，首先看下工程文件中有哪些对象，比如「Monkey Monkey」，run一下后便会出现一个资源包。.spx是精灵对象文件，好比Scratch中经常会对某个精灵进行编程，比如下方指令中包含的onStart，就代表猴子开始启动时说一句「Hello World」；.res是资源文件，也就是工程的布局。这个「Hello World」的例子已经发布在GitHub中（https://github.com/sunqirui1987/HelloWorldForSpx），大家可以下载跑一下。我认为helloWorld是认识一个语言和框架最经典的方式。

二.Spx运行机制

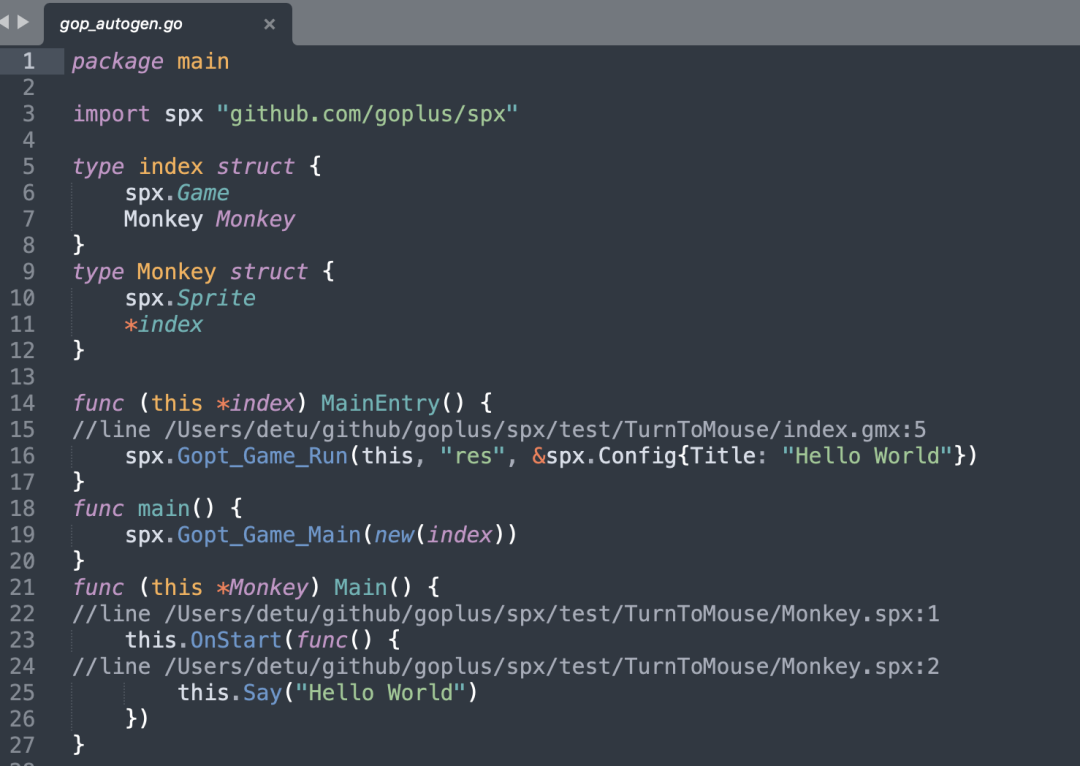

刚才我们讲到的运行「Hello World」，其实就是Go+Spx的一段极简代码。一个工程文件就是一个run，一个精灵文件就是开始时说一句「Hello World」。当我们知道有一个「Hello World」时，应该如何将它跑起来？或者说它在Spx中的运行机制是什么？在分析这个问题前，首先要讲一下Spx是如何运行的，为什么一个.spx文件就能跑起来。这是ClassFile中最重要的一个事情——我会把.spx和.gmx注册在Go+中，这样Go+在run的时候便能将这个文件跑起来了。此前老许分享过，程序跑起来后Go+会生成Go的代码，我们来看下是如何生成的。首先大家可以看到，第19行Spx有一个游戏启动的入口函数，第16行对应的是前面我们讲的run，运行后便会将资源标记信息传进去，进行渲染。当猴子对象产生Start方法时，便会说一句「Hello World」。那这种代码是如何真正跑起来的呢？在深入分析前，我们先要了解前面提到的资源文件的构造。以下图这个场景为例：

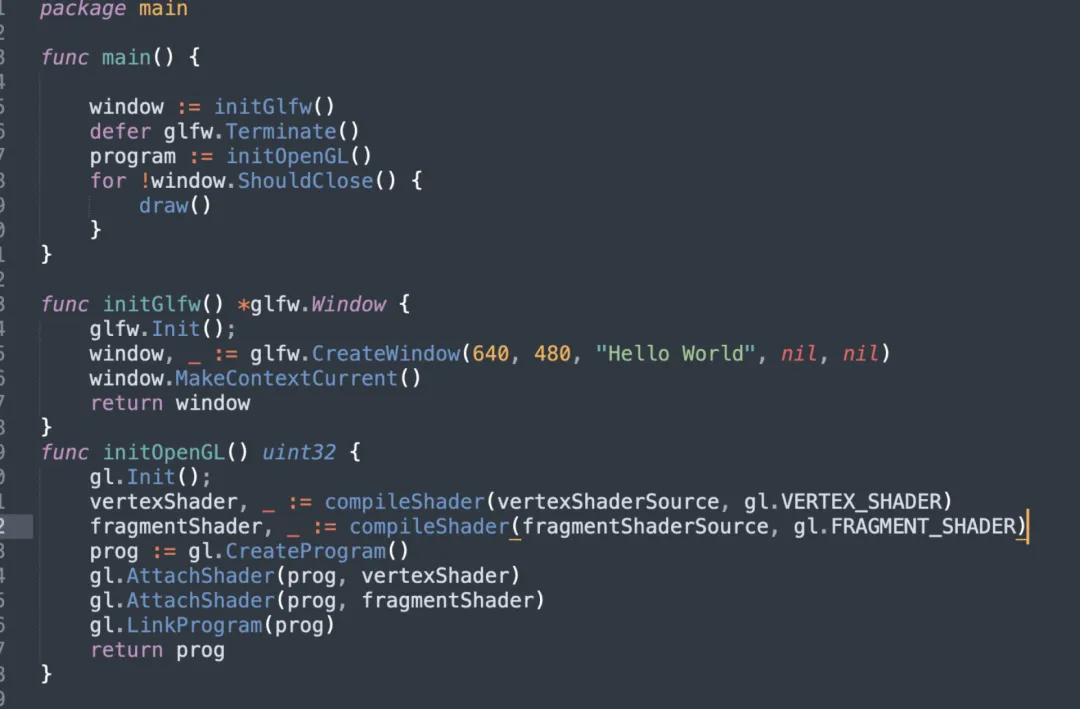

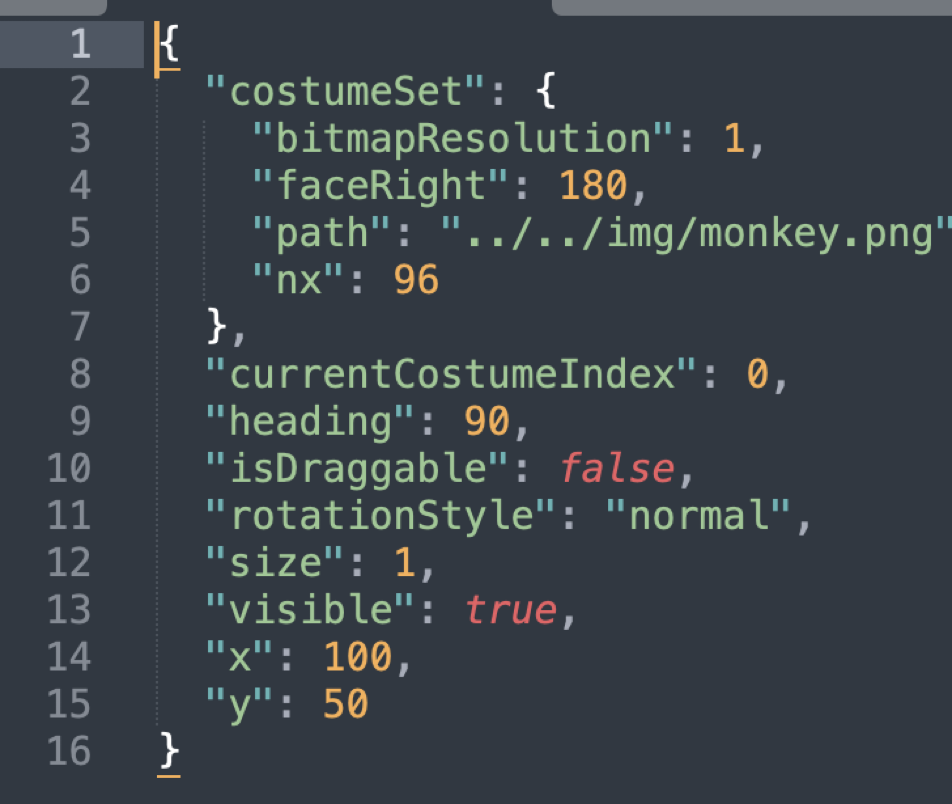

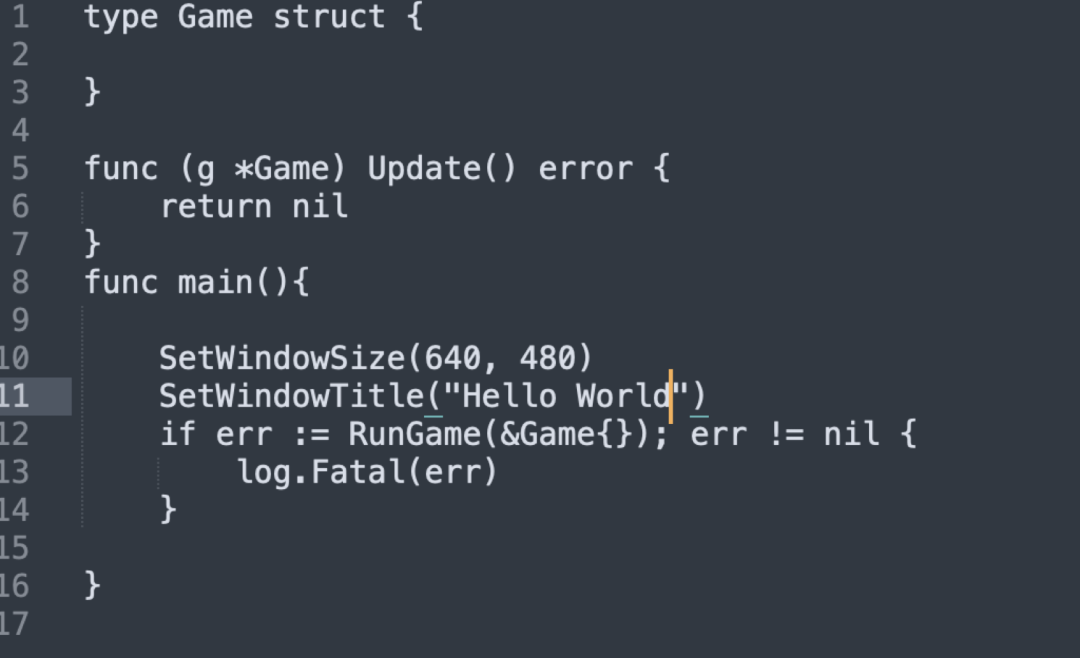

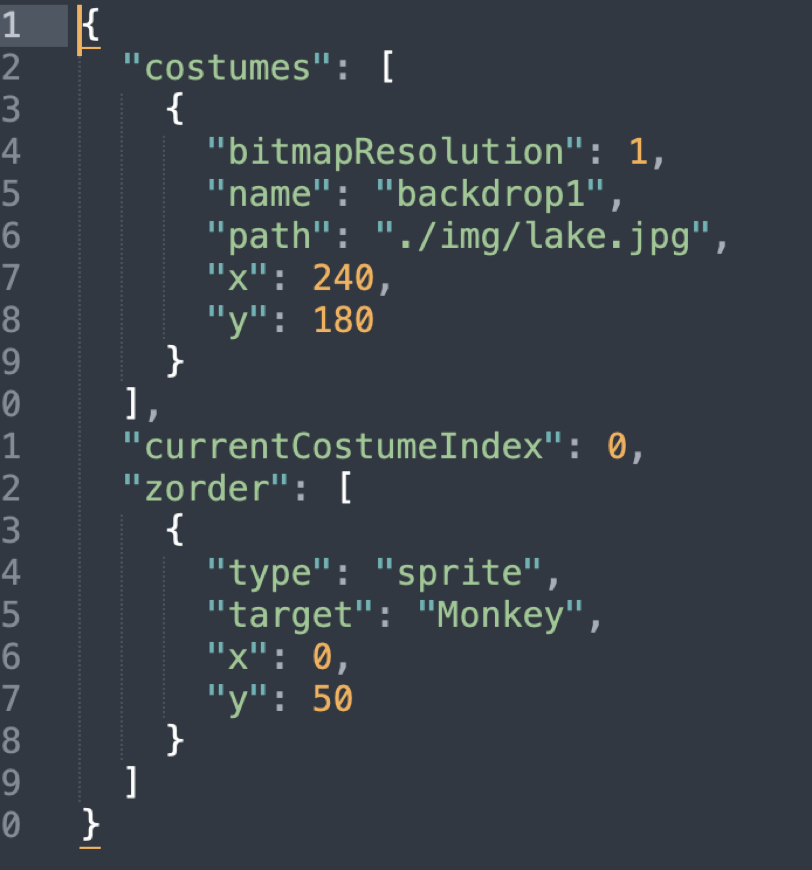

总的来看是一个地图，地图中有一只猴子。我们首先要定义这个场景中包含哪些对象，对象的参数以及对象所在的位置。场景就相当于对这个世界的描述，在世界中有一只猴子，那么这只猴子到底长什么样子，就要看精灵对象文件的配置。如下图所示，该文件中包含图片的属性、是否是序列帧、序列帧朝向、大小等等。我们相当于通过配置生成了一个世界。当有这个配置文件后，应该如何跑起来？整个精简化的运行时是比较清晰的：首先是设置一个（640，480）的窗口，给窗口起名为「Hello World」然后便可以运行起来。在第五行不断的进行update，不断的更新坐标以及一些动画信息。这种精简化的运行时对应到最底层的openGL大概会是什么绘制流程？如果大家做过图形渲染或者播放器的工程，对上图中的代码会比较熟悉。首先初始化一个window，通过glfw框架生成（640，480）的「Hello World」，生成一个渲染窗口。然后画一个openGL的实例，在这个过程中编译顶点信息和渲染信息，完成图形的绘制。这是一个比较经典的openGL的绘制流程，在不同的平台可能会有一些差异。openGL的渲染是单线程的方式，会通过协程的方式不断切换时间片来运行。我们来看两个Demo：Demo地址：https://github.com/goplus/spx/tree/main/tutorial/03-Clone上图中左侧是一只牛，通过点击进行小牛的复制。

Demo地址：

https://github.com/goplus/spx/tree/main/tutorial/09-AircraftWar

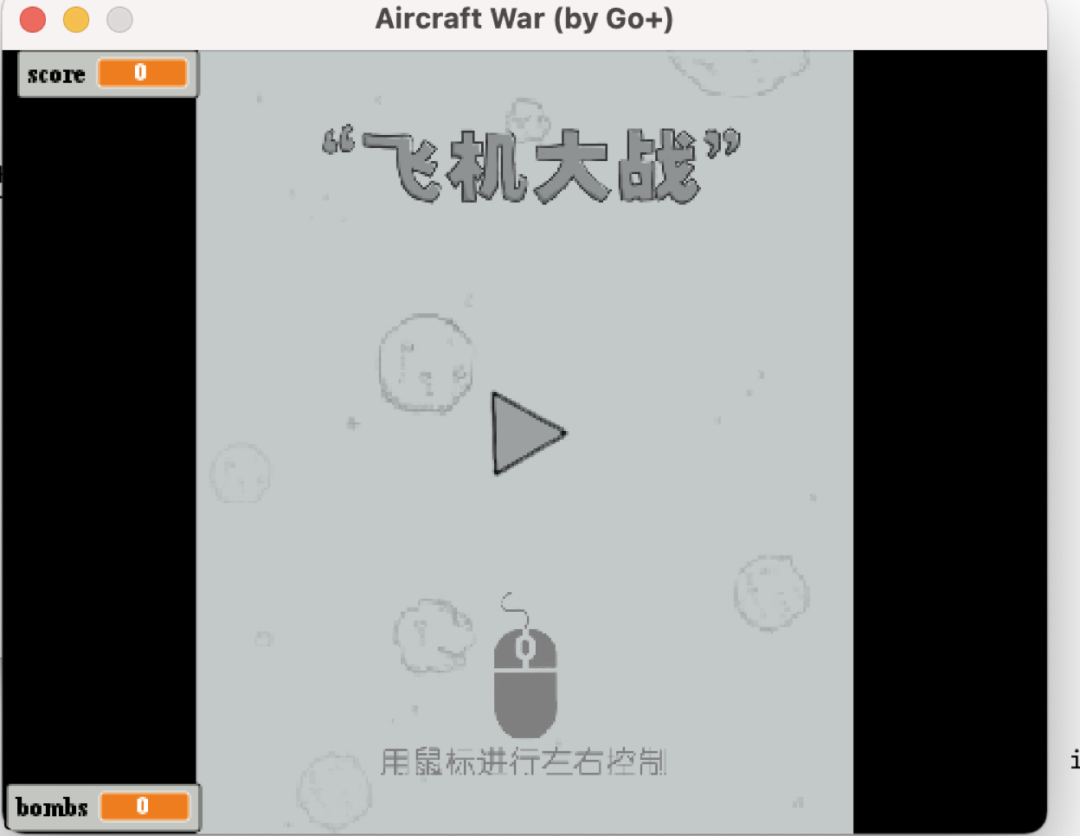

上图是一个小孩子借助Spx实现的飞机大战游戏，是工程化比较完整的一个Demo。

三.动画机制概述

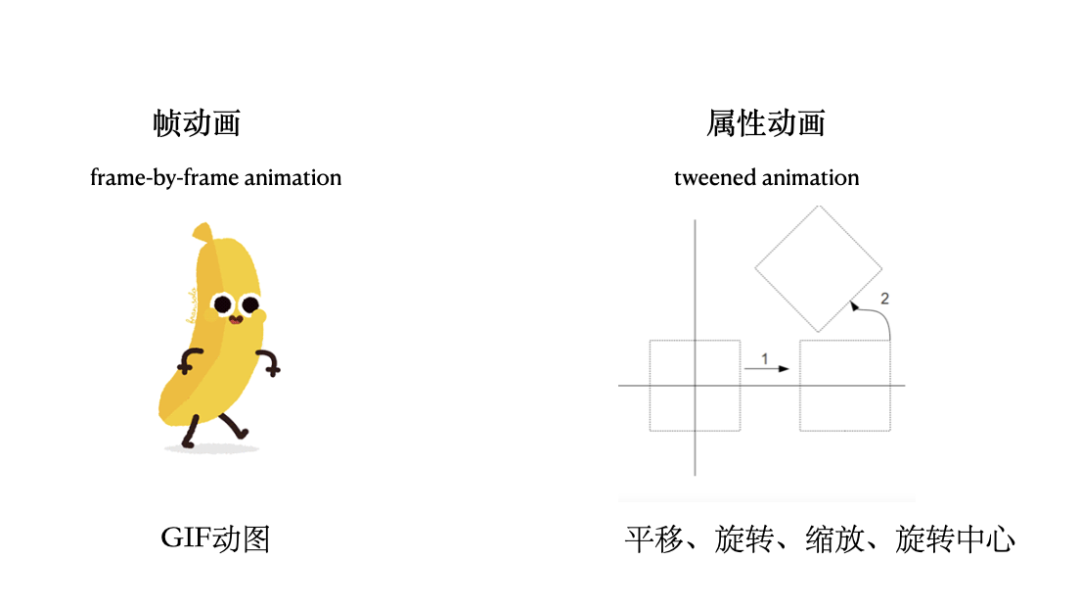

动画机制是Spx中的一个很重要模块。因为我们做的是一个STEM的游戏引擎，游戏中最重要的便是动画，不能动起来的动画就像图片一样，带给用户的感官会比较差。因此在讲Spx的动画前，需要先讲一下动画的机制。在我看来，动画类型无非两种：

  • 帧动画

  • 属性动画

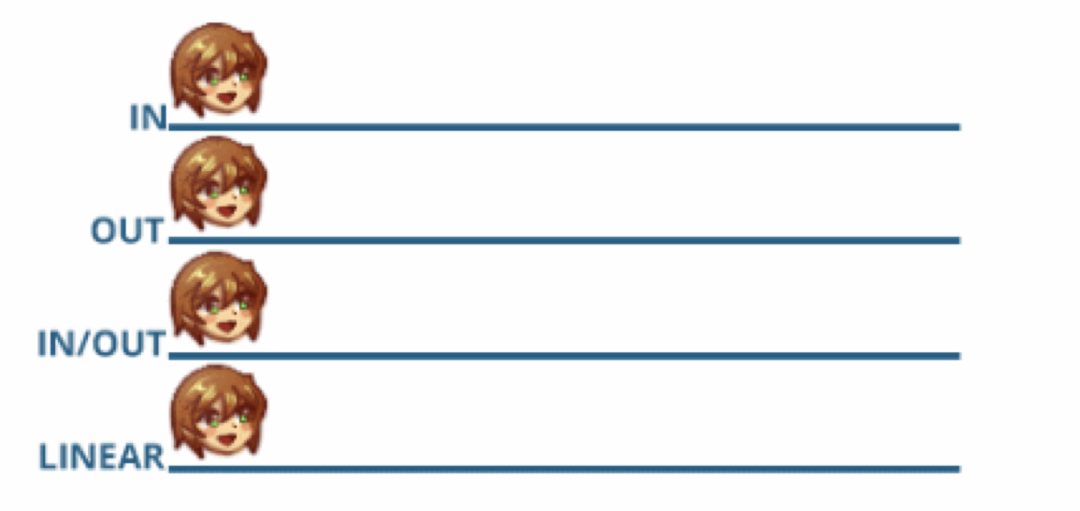

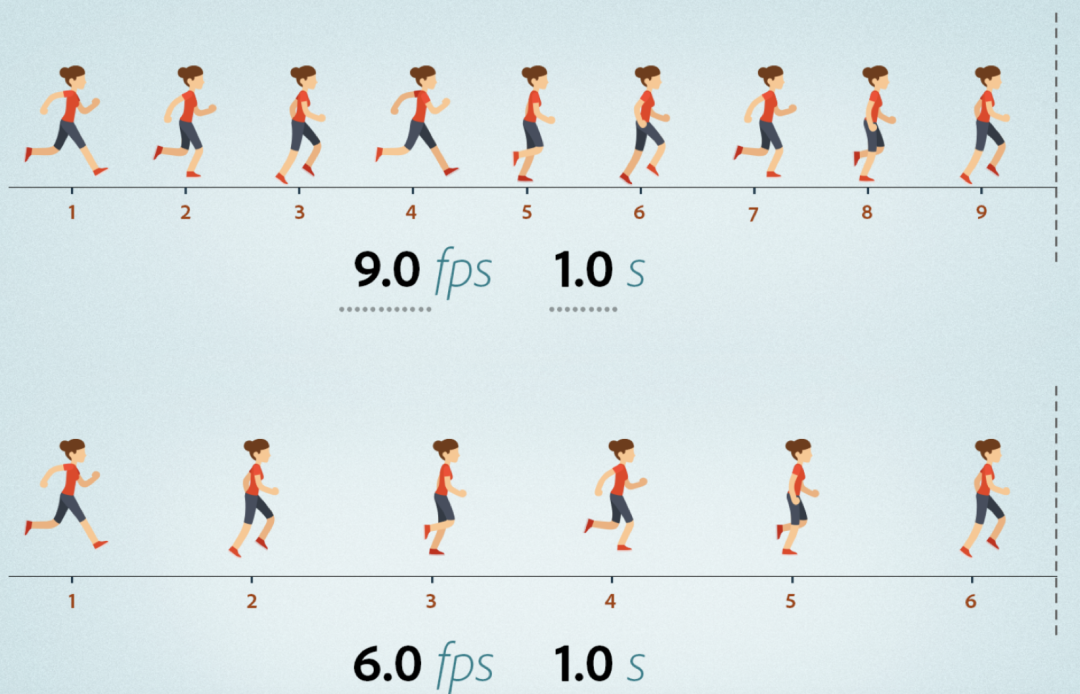

其中帧动画也就是本体的动画，无论是哭、笑或者其他移动，都是本体的变化，展现的是从某一帧到某一帧的变化，就像看GIF的感觉。属性动画主要就是平移、旋转、矩阵。比如上图中右侧的例子，正方形先进行向右侧的平移后，进行向上方的旋转。这就是一个属性动画的过程。当存在这两种属性间的变化后，就可以认为这是一个时序动画。所以可以给动画下一个定义：在关键帧与关键帧间创建的时序动画。这个时序可能会穿插一些曲线、补间等等。动画的第二个重点，是它是如何动起来的。我们还是来举个例子。30 FPS和60 FPS的动画给我们的感受区别，就是60 FPS的会更流畅一些，因为它快。所以动画的第一个概念，就是播放速度，也就是30 FPS、60 FPS、120 FPS的区别。第二个概念是时长。如下图所示，当我们1秒钟有9 FPS时，帧数会比1秒钟只有6 FPS的多。因此时长代表我们的动画要播放多久，FPS代表我们要播放多快。第三个概念是From To，即我们要从哪里到哪里播放。From To的意思其实就是关键帧，从哪个关键帧播放到哪个关键帧。比如要从0°旋转至90°，那就是From 0 To 90。我们再增加其他设定，比如要用30 FPS的方式来制作这个动画，持续2秒钟，这就是一个动画清楚的描述。第四个概念是动画补间Tween。从一个关键帧到另一个关键帧有很多不同的方式，比如先快后慢、先慢后快，或者不断加速、不断减速，这里不同的方式就是动画补间的概念。通过这些概念的叠加，我们就构建出了动画的概念，实现了动画插值。动画插值的意思是当我们给定起始点和终点后，中间的过程可以插值出来，中间的过程就叫做动画插值，反映的是关键帧与关键帧间的补间动画。第五个概念是动画事件。动画在过程还有一个事件过程，比如还是从0°到90°，那在这个变换过程中我们要如何实现？是通过旋转还是平移？动画时间反映的便是在过程中做了什么。上面的内容基本就是动画的基本概念，这五个概念组成了整个动画的体系。

四.Spx动画机制

下面我们来讲Spx如何实现动画。首先我们来给Spx的动画类型做下类别的定义：

  • Frame动画

  • 移动动画

  • 旋转动画

因为我们是2D游戏，所以需要尽可能的让小朋友更容易理解，因此我们直接在配置上便将动画的类型做了拆分。第一类Frame动画，也就是帧动画，物体的本体动画；移动动画和旋转动画我们统称为属性动画。下面我们分别来做详细的介绍。

1.帧动画

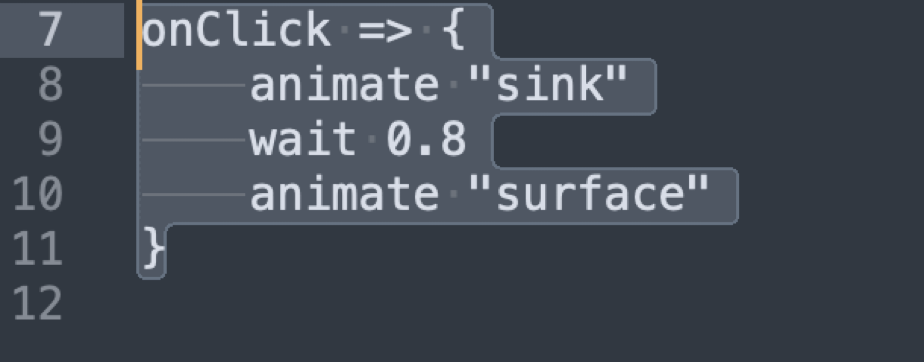

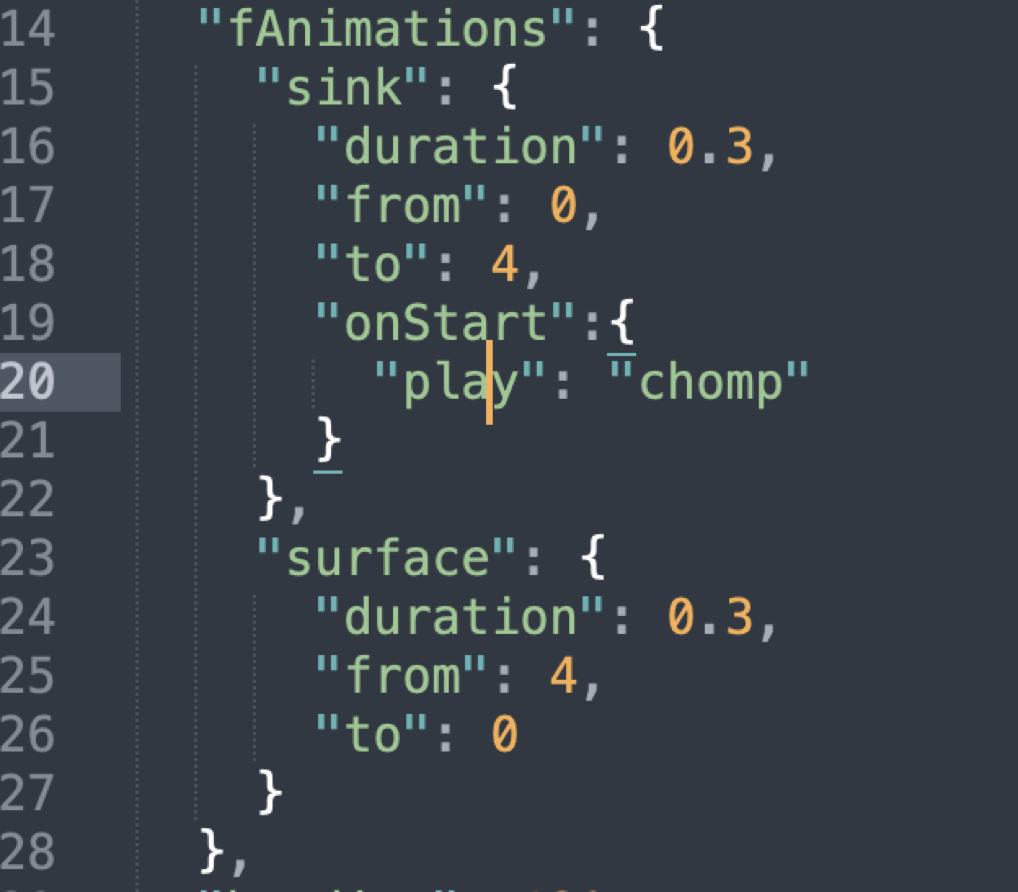

 上图是帧动画的配置文件。duration代表持续的时间，From TO代表从哪儿到哪儿。但大家可以发现一个问题，为什么没有FPS、没有动画补间？这是因为FPS在加载过程中已经被计算出来了，根据时间与路径便可以计算出包含多少帧。那么具体怎么用呢？上图中的代码指令是点击播放帧动画，通过一个动画函数直接调用动画，在0.8秒后调用第二个动画。整个动画过程在使用过程中很简单，只要配置下行为就可以交给Spx引擎去执行。小朋友在编程的过程中，只要播放相应的帧动画，就可以实现人物的哭或者笑。

2.移动动画

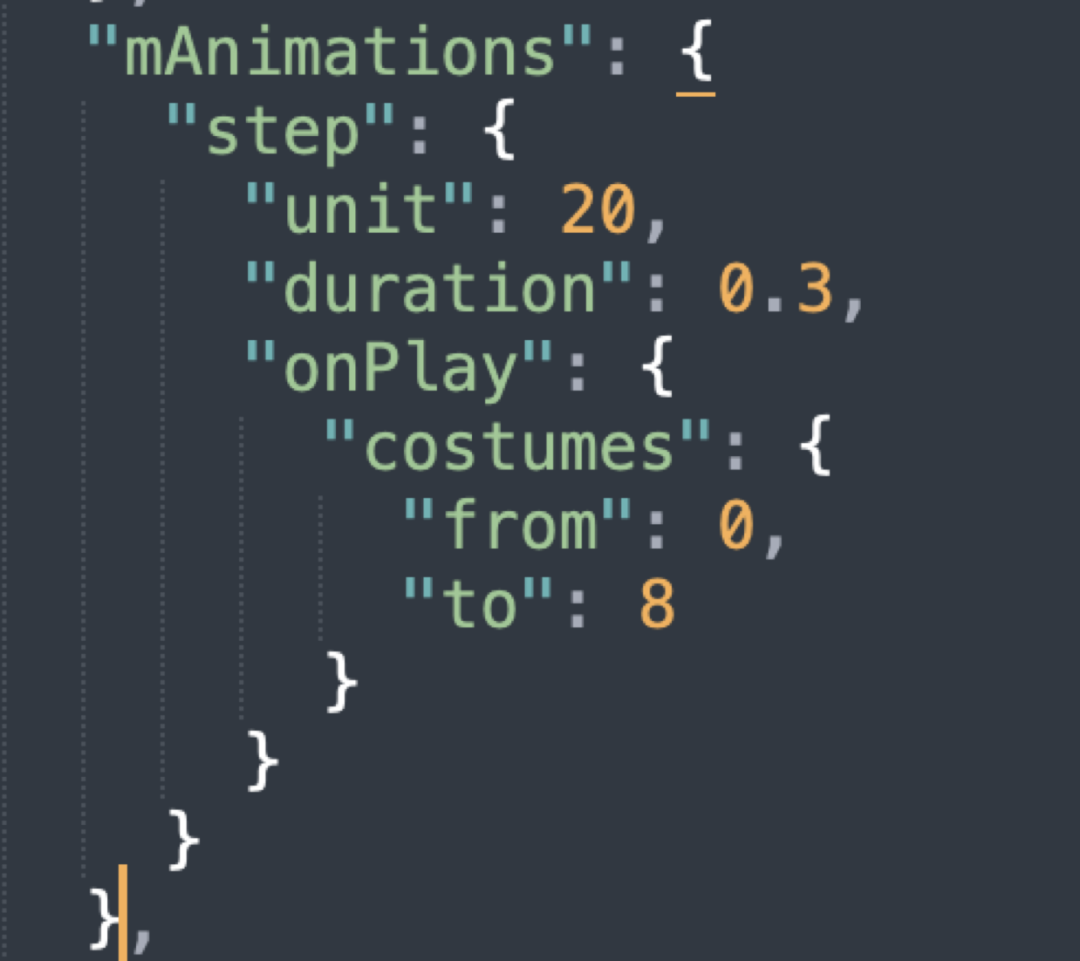

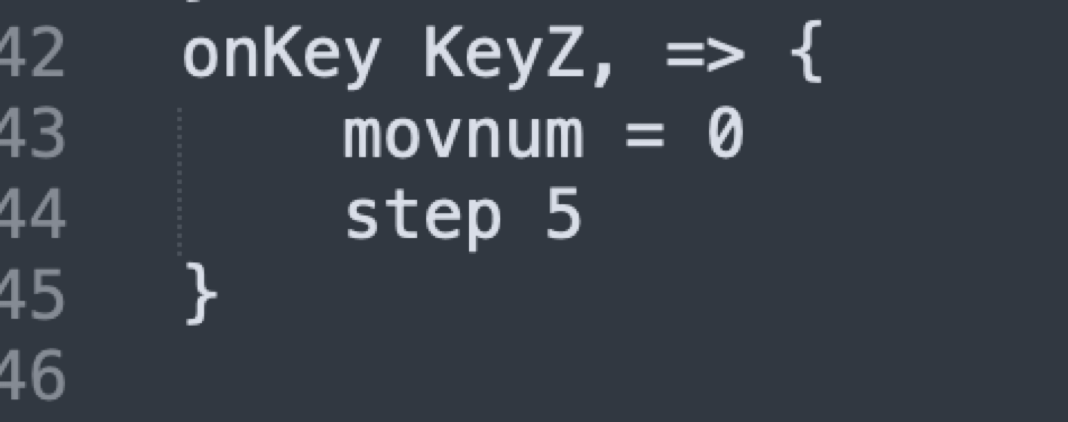

我们此前提到过，帧动画是本体的动画，属性动画往往也会和帧动画有关联。比如实现一个人物的行走，人物除了会出现整体的位移，在位移过程中脚也需要有配合的移动，因此便会即涉及到帧动画也涉及到属性动画。所以我们单独定义了一个移动动画的配置选项，比如“step”。定义之后的第一个概念是行走单位，也就是走一步走多远。现实生活中的度量标准不一样，有像素、厘米、米等等，在Spx中的基础度量标准是逻辑单元。在包含一个绘制逻辑的单元，我们可以设置每一步具体是多少个单元。另外还包含每走一步需要多久，上图代码设定的是0.3秒。onPlay是动画播放过程中的事件，从第0张图走到第8张图，从而模拟出行走的效果。借助这一配置，用户在使用中可以无感的来进行配置开发。只要配置行走动画、配置参数，过程便会变为一个动画。

3.旋转动画

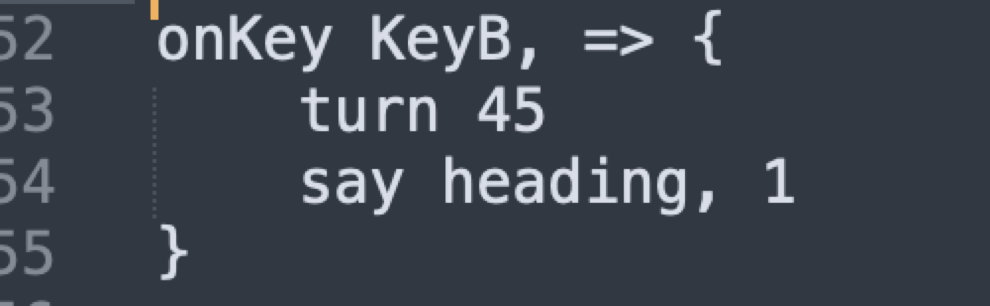

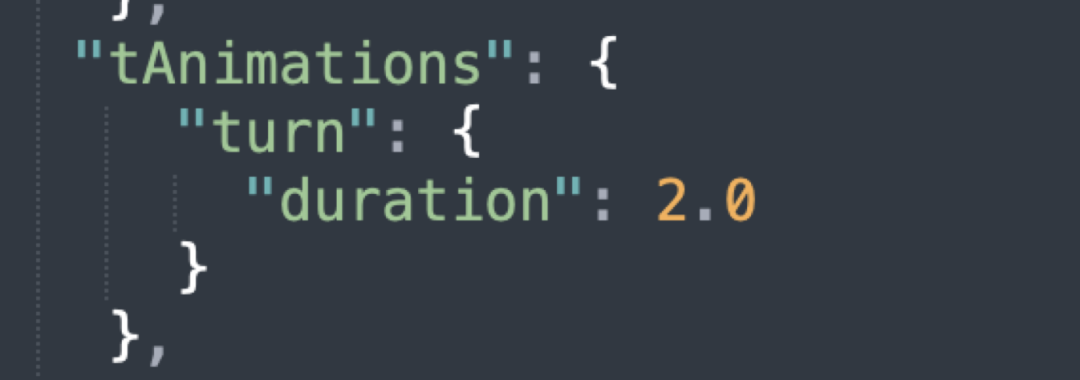

在移动动画中我们举了一个行走的例子，配置包含一步走多远、走多久。而旋转动画中只有如下图所示一个可衡量的配置，也就是时长。这里的时长指的是旋转一周所需花费的时间。为什么这里只有这么一个简单的配置？因为旋转动画的起始点和终点，和精灵当前的位置有关。移动动画中是以步长为单位来移动，而旋转动画中起始点和重点是在配置旋转代码中就需要实现的。如上图所示从0°旋转至40°，便需要配置From 0 To 40，20 FPS，根据这些参数来计算时长与播放的帧数。具体的使用也很简单。配置完旋转动画后，只需要调用turn 45，设定旋转方向即可。底层虽然是异步的方式，但对用户编程来说是同步。

4.运行原理

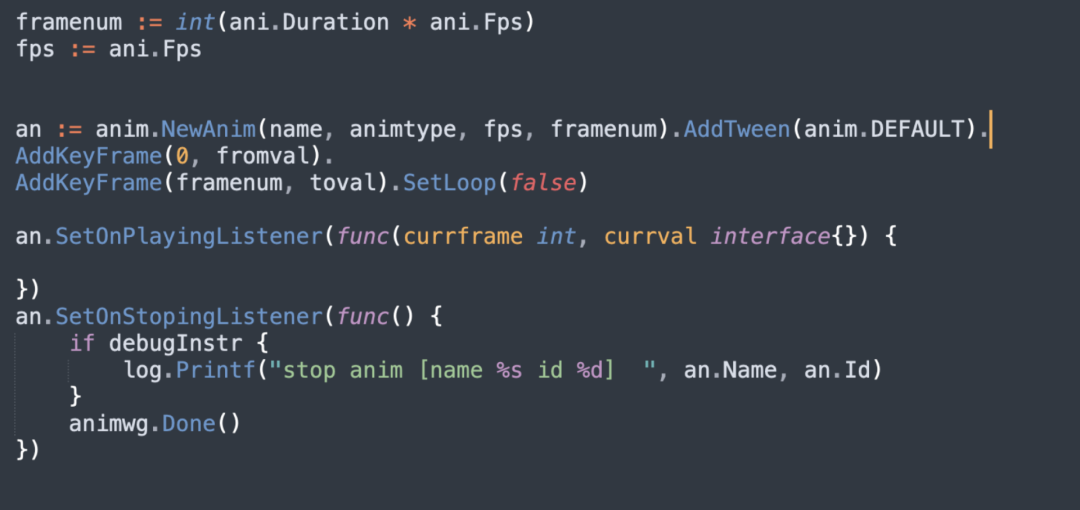

我们结合前面三个动画的概述，来看下底层真正的实现。首先第一步是Duration*ani.Fps。比如有一个1秒钟的行走动画，每秒钟要行走25帧，那么FPS便是25。其次是给动画起名字，设置动画类型（这里的动画类型指的是插值对象），增加补帧类型（默认值为线性动画）。接下来插入两个关键帧，来计算总共的帧数。设置From To、设置是否循环播放。经过这几步，我们便创建了一个动画实体。动画实体创建后，我们会设置两个事件，播放事件和停止事件。播放过程中会告知播放到了哪一帧、插值是多少，从而可以设置旋转、平移等动画，在回调中实现动画效果。最后便是停止。我们可以把动画的概念类比为一个视频，有播放有停止，有时长、速度、变速等等。下面我们来看当创建动画对象后，在Spx的渲染机制中应该如何调用。我们会基于时间片来轮询动画时间轴机器。比如每60 FPS来调动动画，内部基于时间片来进行计算是否该渲染，如何进行分配。

五.Spx动画DEMO讲解

DEMO讲解部分请点击文末阅读原文，查看相关视频回放。
