在七牛云校园黑客马拉松中，来自华南理工大学的SCUT01团队，为我们带来了UI精美、体验优秀的白板作品，在大赛中获得二等奖的好成绩。以下是这款在线协作白板的技术解决方案。

背景

疫情背景下，线上课堂、线上会议等业务背景下都有着在线协作白板的需求。如何实现图形的绘制和实时同步，这是核心的两个问题。本文介绍一种基于原生Canvas和Websocket通信协议的协作白板解决方案。

基础技术介绍

Canvas

<canvas>元素是HTML5新增的，一个可以使用脚本( 通常为JavaScript )在其中绘制图像的HTML元素。它可以用来制作照片集制作简单的动画，甚至可以进行实时视频处理和渲染。 <canvas>由API构成，除了具备基本绘图能力的2D上下文，<canvas>还具备一个名为WebGL的3D上下文。

API参考：Canvas - Web API 接口参考 | MDN (mozilla.org)

WebSocket

WebSocket是在H5中常被使用的全双工通信协议，它有以下特点

  • 建立在单个TCP连接上的全双工通信应用层协议，支持服务端主动向客户端推送消息

  • 握手阶段采用HTTP协议 （101状态码，Upgrade），与HTTP协议良好兼容

  • 既可以发送文本数据，也可以发送二进制数据

WebSocket完美继承了 TCP 协议的全双工能力，并且还贴心的提供了解决粘包的方案。

它适用于需要服务器和客户端（浏览器）频繁交互的大部分场景，比如网页/小程序游戏，网页聊天室，以及一些类似飞书这样的网页协同办公软件。

对于白板应用的同步功能实现，就使用了Websocket进行实现。

协作技术下WebSocket实践

前置知识

首先需要介绍一下浏览器与服务器是如何建立WebSocket连接的。

  • 浏览器在 TCP 三次握手建立连接之后，都统一使用 HTTP 协议先进行一次通信

  • 如果建立 WebSocket 连接，就会在 HTTP 请求里带上一些特殊的header 头

Connection: Upgrade Upgrade: WebSocket Sec-WebSocket-Key: T2a6wZlAwhgQNqruZ2YUyg==\r\n

  • 服务器收到带有Connection: Upgrade请求头的HTTP请求之后，会调用upgrade方法，将连接更改为websocket连接，然后给该次HTTP请求响应101状态码

  • 至此，Websocket连接已经建立，可以使用已经建立的连接进行双工通信

连接处理

服务端采用高性能的Go语言进行开发，github.com/gorilla/websocket开源库已经封装好完成了upgrade、返回101响应等方法，这里我们直接使用该库进行开发

  • 定义服务器结构体字段

    type WstServer struct { listener net.Listener upgrade *websocket.Upgrader onConnectHandlers OnConnectHandler}

  • 该结构体实现ServeHTTP方法，并在方法中调用Upgrade方法实现websocket协议的切换

func (thisServer *WstServer) ServeHTTP(w http.ResponseWriter, r *http.Request) { conn, err := thisServer.upgrade.Upgrade(w, r, nil) if err != nil { log.Println("[ws upgrade]", err) return } log.Println("[ws client connect]", conn.RemoteAddr()) thisServer.onConnect(conn, r.URL.Path) //每个连接开启协程进行处理}

白板业务下的websocket服务架构

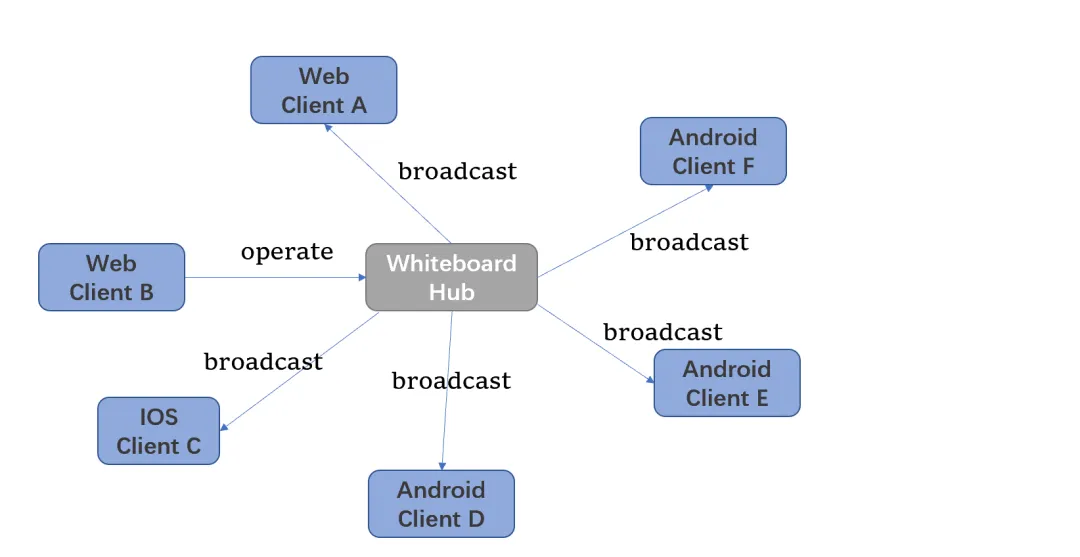

  • 将每一个白板抽象为一个Hub，所有进入该白板的Client都需要使用WebSocket进行连接到WebSocket服务器中白板对应的Hub；其数据结构定义如下

type Hub struct { BoardId string //白板id Connections *utils.ConcurrentMap[string, *UserConnection] //当前白板下所有的连接}

  • BoardId为该Hub对应的白板ID

  • Connections为该Hub中所有已经建立的WebSocket连接，key为UserId

  • 当其中一个Client进行操作之后（如绘制、删除、移动一个图形等），Client将该操作抽象为一个Cmd的消息，发送给WebSocket服务器

  • WebSocket服务器会将来自Client的消息广播给其他Client，其他Client会调用注册的回调函数进行处理渲染

func (hub *Hub) Broadcast(obj any) { //遍历每一个连接，发送消息 hub.Connections.Data().Range(func(key, value any) bool { userId := key.(string) conn := value.(*UserConnection) err := conn.SendJSON(obj) if err != nil { log.Println("[Error] Send To ===============> ", userId, err) return true } return true })}

Websocket集群解决方案

如果在单机情况下，当websocket需要给用户推送消息时，由于用户已经与websocket服务建立连接，消息推送能够成功。

但如果在集群情况下，用户甲向websocket发起连接请求，有多台服务时，只能与一台服务建立连接（以服务器A为例），而这些websocket服务都是有可能会给用户甲推送消息，这时候的服务器B和服务器C并没有建立连接。

为避免这种情况，以及更方便实现同步，我们需要尽可能让同一个白板内的所有Client连接到同一台服务器上。

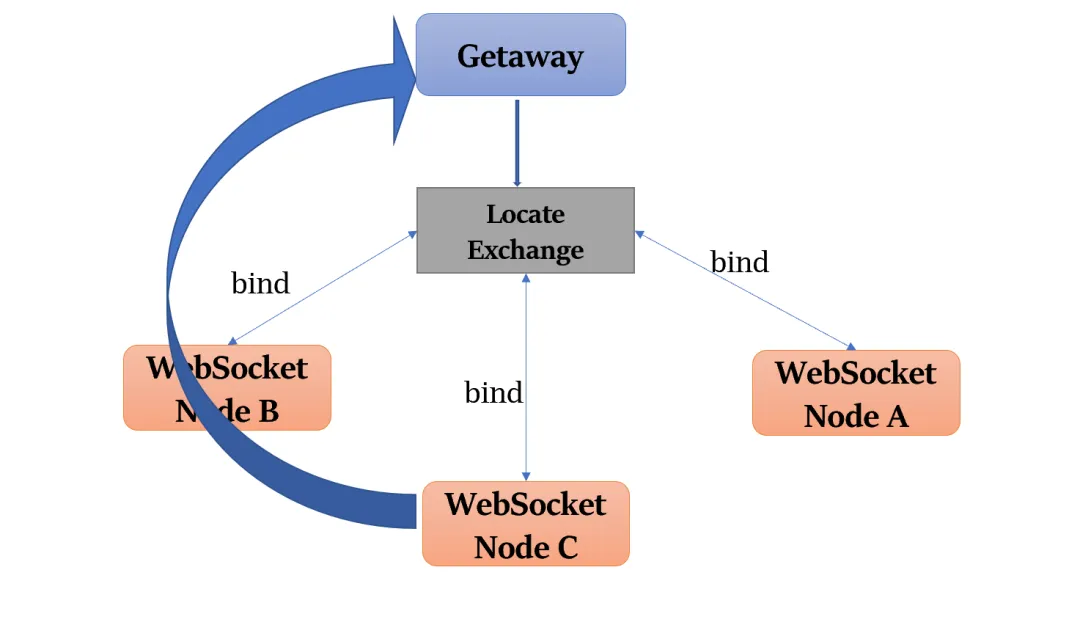

这需要引入MQ来实现。所有的websocket服务都绑定到一个名称为locate的exchange中并接收来自网关的定位消息。如果对应白板的连接管理（Hub）在本机中，就把本节点的IP和端口等信息发送给网关服务，网关与对应Websocket服务建立连接。如果都没有找到，说明目前白板的Hub尚未创建，便使用负载均衡等策略随机与某个Websocket服务器建立连接。

Web端白板应用实现

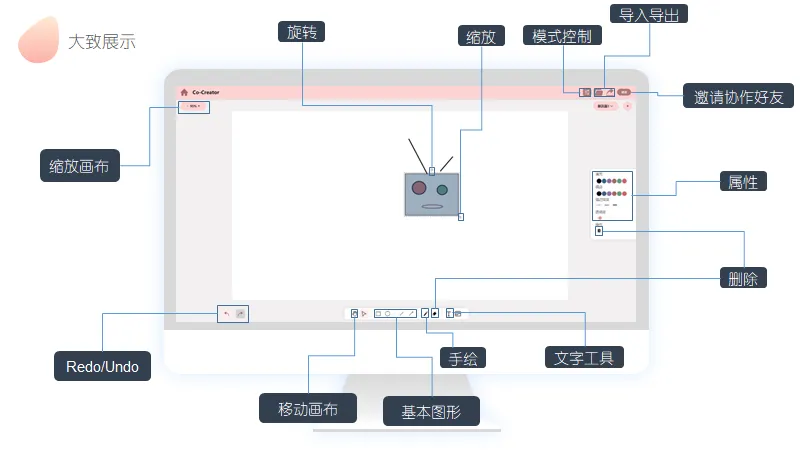

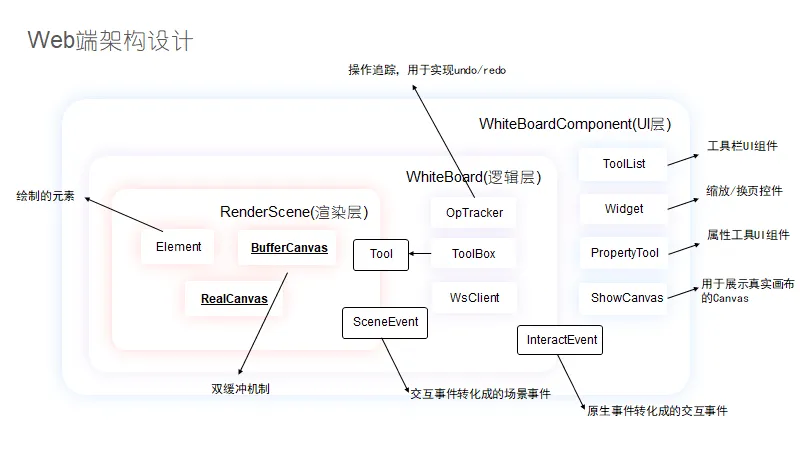

整体架构展示

Web端使用React框架来搭建应用，整体架构分为三层：UI层，逻辑层，渲染层

  • UI层：处理用户交互，显示最终展示白板的Canvas。

  • 逻辑层：实现白板核心逻辑（比如undo/redo，使用ws同步白板等），与渲染层进行交互。

  • 渲染层：渲染整个白板以及其中的元素，使用双缓冲加快渲染效率。

基于原生Canvas的白板渲染方案

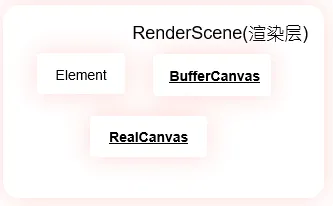

我们将白板及其包含的所有元素构成的画面，抽象为RenderScene，其负责渲染自身元素以及在渲染结束后将自身传递到UI层展现给用户。

元素状态

每个元素都有两种状态：激活状态和正常状态，所谓激活状态就是容易发生变动的状态（比如说被选中时，或者正在创建中，这个时候就需要让其从背景缓冲中分离出来。

双缓冲

渲染层中有两个Canvas画板，其中一个作为背景缓冲，另一个用于整个白板显示，从而提高渲染效率，渲染时先绘制背景缓冲，再绘制激活元素。

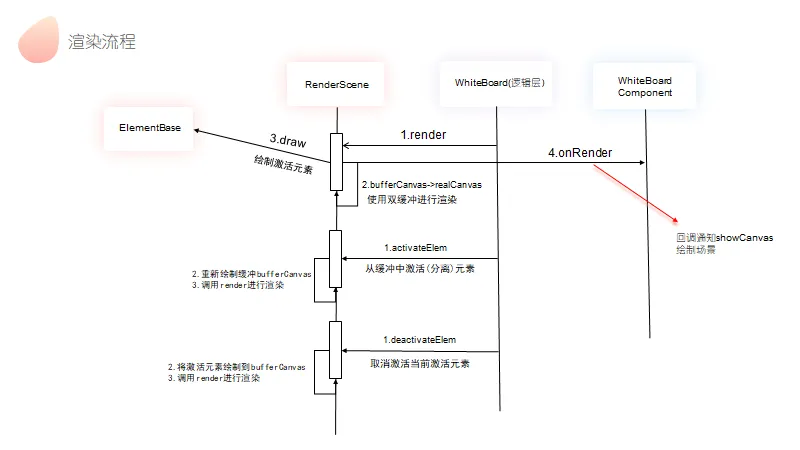

渲染流程

  • 当逻辑层调用RenderScene的render()方法时

    • RenderScene会先将背景缓冲绘制到真实画布上

    • 如果有被激活的元素，则再绘制被激活元素

  • 当逻辑层激活场景内元素时

    • RenderScene重新绘制整个背景缓冲，包括除了激活元素之外的所有元素

    • 调用render() 进行渲染

  • 当逻辑层取消激活场景内元素时

    • RenderScene将激活元素绘制到背景缓冲上

    • 调用render() 进行渲染

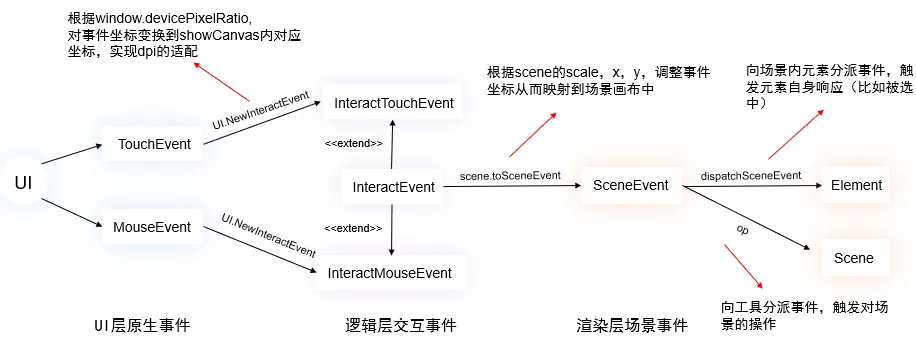

事件传递机制

UI层可能接收到两种事件，来自桌面端的鼠标事件MouseEvent和移动端的触摸事件TouchEvent

  • 我们根据window.devicePixelRatio对事件坐标进行变换，从而实现dpi的适配

  • 将其分别转化成InteractMouseEvent和InteractTouchEvent，两者都继承自InteractEvent，分别对外提供统一的接口type（类型，比如down，up...) 和 x， y，从而实现事件类型的统一

  • 传递到场景时，再根据画布缩放比例scale，再次进行坐标变化，将其映射到场景画布中成为SceneEvent，场景事件的去向有两个。

    • 通过逻辑层与渲染层的桥梁——工具(Tool类)的op方法操作RenderScene，对激活元素进行操作

    • 通过dispatchSceneEvent方法传递给元素，由元素反馈该事件是否与自己相关（通过范围判断，返回布尔值）。

同步机制的实现

数据结构

  • 前后端之间使用命令(Cmd)进行同步，Cmd和Cmd的载荷(CmdPayload)数据结构如下

    enum CmdType { //枚举从最后开始添加 Add, // 添加元素 Delete, // 删除元素 Withdraw, // 撤回 Adjust, //调整单个属性 SwitchPage, //切换页面 SwitchMode, // 切换模式 LoadPage // 加载新页面}
    class Cmd<T extends CmdType> extends SerializableData { id: string; // 命令id pageId: string; // 操作页面id type: T; // 命令类型 elementType: ElementType; // 命令操作元素类型 o?: string; // 操作对象的id payload: string; // 操作的 payload, 由于go无法绑定到确定类型，使用string time: number; // 操作的时间戳 boardId: string; // 操作所属的白板 creator: string; // 操作创建人的userId}
    type CmdPayloads = { [CmdType.Add]: ElementBase, //需要增加的元素 [CmdType.Delete]: null //需要删除的元素 [CmdType.Withdraw]: Cmd<CmdType> //需要撤销的操作 [CmdType.Adjust]: Record<string, [any, any]> //p键值为操作的属性，[0]:before, [1]:after [CmdType.SwitchPage]: {from: string, to: string} //从from页面切换到to页面 [CmdType.SwitchMode]: number //新的mode [CmdType.LoadPage]: null}

  • 同时Cmd也是实现撤销/重做的OperationTracker的状态维护者，可以与逻辑层统一一个命令执行接口

    export class WhiteBoardApp implements IWebsocket, ToolReactor {
    /* ... */ public cmdTracker:OperationTracker<Cmd<any>>; /* ... */ }

同步机制

  • 每种工具都可能是创建者（Creator）或者修改者（Modifier），由逻辑层注册对应onCreate和onModify回调。

  • 在创建或修改的时候，构建对应Cmd，通过Websocket客户端发送到服务器，服务器广播命令到房间内其他用户。

  • 其他用户收到Cmd时，通过白板逻辑层的 add/delete/adjustElemByCmd() 等接口，使用Cmd的Payload对白板进行同步。

频繁写场景下的存储架构实践

对于白板类应用，在极大部分情况下数据的操作为更改操作（写操作），并且频率非常高；

应对如何应对高并发的频繁写入操作，成为白板技术下非常重要的问题。

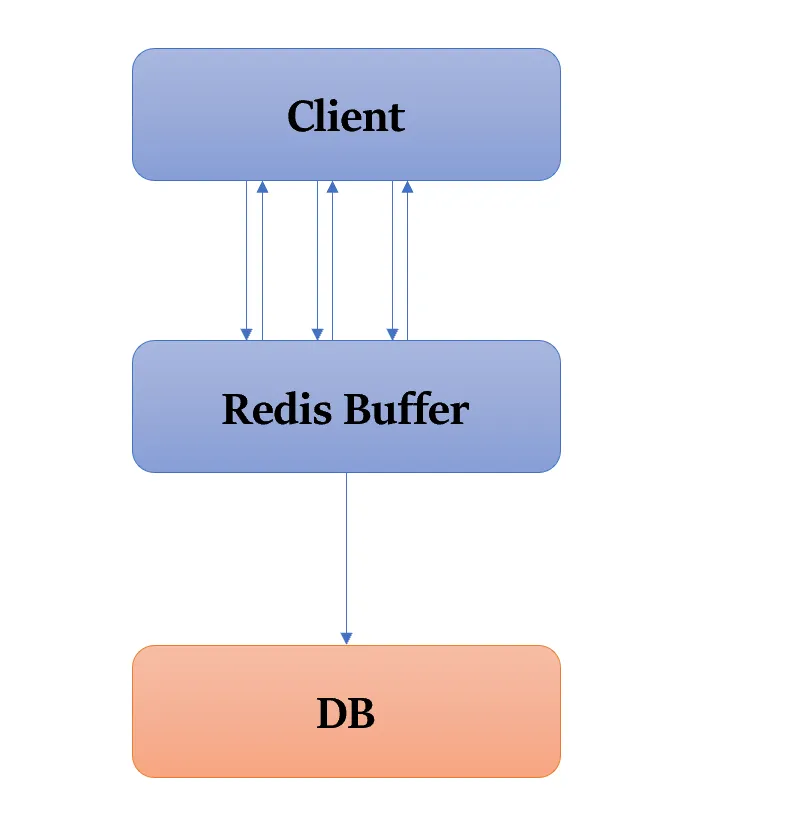

Redis Buffer

如果写入操作直接操作数据库（如MySQL），高并发场景下，数据库的压力会非常大。所以我们选用分布式内存数据库Redis进行数据的缓存，待合适的时机将数据持久化到数据库。

Redis数据结构的选择

Redis的数据结构包括以下五种：

  1. String：字符串类型

  2. List：列表类型

  3. Set：无序集合类型

  4. ZSet：有序集合类型

  5. Hash：哈希表类型

下面介绍一下页面上元素的数据结构：

class ElementBase extends SerializableData { public id:string; public type:ElementType; public x:number; // 左上角点的x坐标 public y:number; public width:number = 0; public height:number = 0; public angle:number = 0; // 弧度制 public strokeColor:string = "#ff5656"; // 十六进制整数 ... }

要存储这样一个含有许多属性的对象在Redis中，一般有以下两种方案：

  • 方案一：将整个对象序列化为一个JSON字符串，使用Redis的简单String，进行存储；

    • 优点：实现简单

    • 缺点：如果每次修改只会更改其中某少量属性（如移动只会更改有元素x,y属性），但是采用简单字符串的方式每次都需要重新序列化整个对象，再进行覆盖存储，效率比较低（主要从网络传输的网络包大小考虑）

  • 方案二：将对象存储于Hash结构中，field存储对象的属性名，value存储属性值

    • 优点：可以实现对该对象的某个或多个属性的精准控制

    • 缺点：实现起来复杂

在我们的应用场景下，只更改单个或少数属性的场景较多，所以我们选用Hash结构进行存储

同时，如果我们要知道一个页面内所有的所有的元素的集合，如果采用元素的key值内拼接页面id的方式，必须使用Scan进行全局键的遍历。为了避免全局，选用一个Set结构用于存储一个页面内所有元素的id

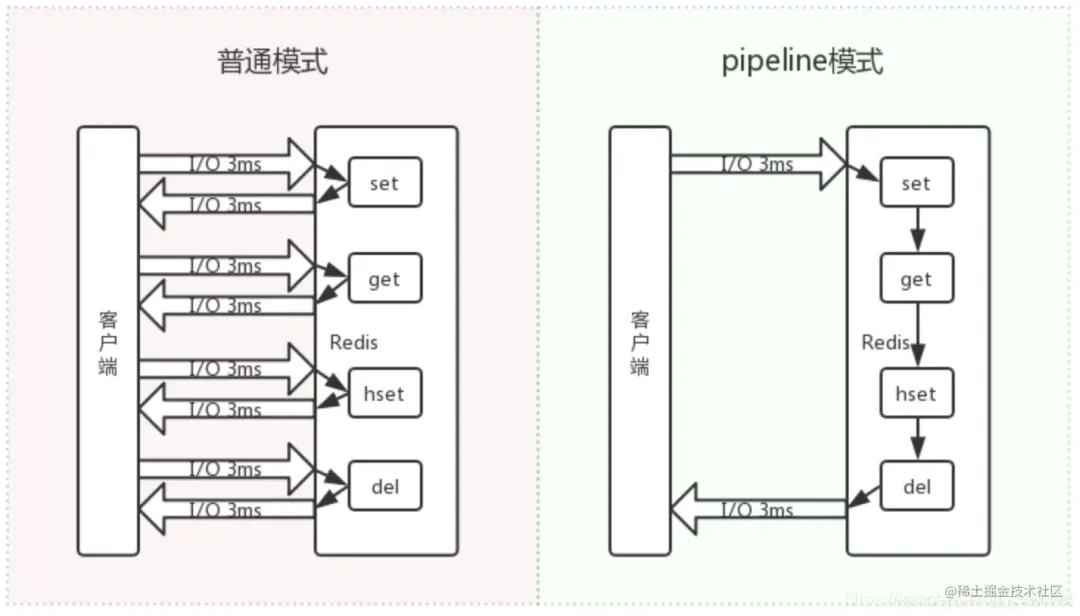

Redis Pipeline操作

在白板业务场景下，无法避免需要执行多个Redis命令的场景（如读取整个页面上的所有的元素数据的hash结构）

管道（pipeline）可以一次性发送多条命令给服务端，服务端依次处理完完毕后，通过一条响应一次性将结果返回，pipeline 通过减少客户端与 redis 的通信次数来实现降低往返延时时间，而且 Pipeline 实现的原理是队列，而队列的原理是时先进先出，这样就保证数据的顺序性。

使用pipeline可以批量执行Redis命令，非常有效地提高系统吞吐量

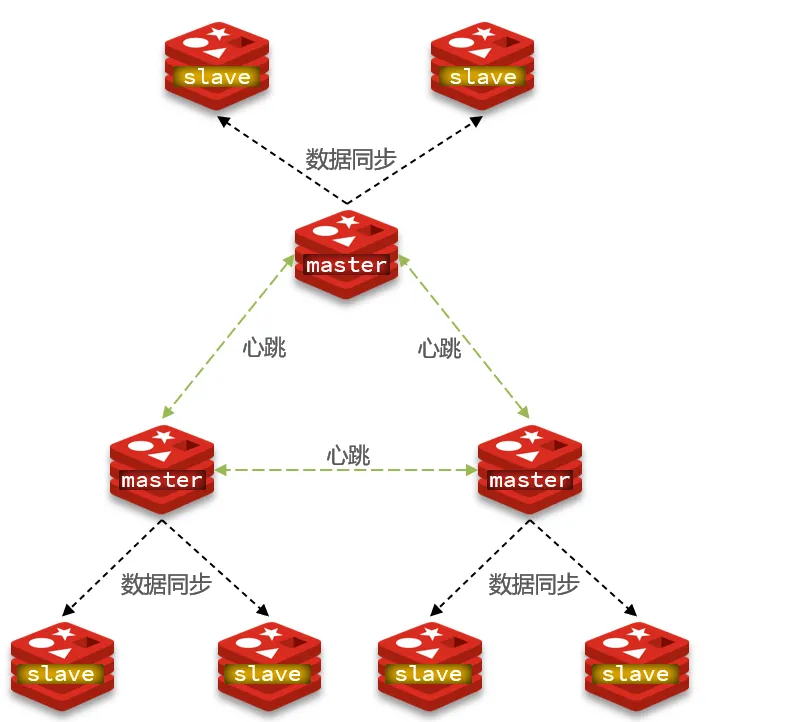

Redis集群方案

在整个系统中，需要缓存页面上大量的元素数据，应用的拓展性受到Redis存储容量的限制，并且单节点Redis可用性较低。所以有必要在架构中引入集群方案。

Redis 集群提供了一种运行 Redis 的方式，其中数据在多个 Redis 节点间自动分区。Redis 集群还在分区期间提供一定程度的可用性，即在实际情况下能够在某些节点发生故障或无法通信时继续运行。

Redis集群有以下特点：

  • 每一个master节点都有其对应的一个或多个slave节点，他们之间为主从关系，会进行主从复制

  • 每增加一个key会通过一定哈希算法分配到某一个master节点，理论上可以实现存储能力的扩展

在白板应用中一般读取的场景相对较少，所有每一个master节点有一个从节点即可实现高可用的架构。
